Points forts Broyeur à cône ROC

Fiable et robuste

Pièces en acier haute résistance usinées et contrôlées.

Matériaux hautement abrasifs

Adapté pour tout type de minerais dur et abrasif.
(granite, quartz, …).

Réglage hydraulique centralisé

Réglage, blocage, débourrage depuis une centrale. Extraction facile de la tête et du bol.

Capacité de 15 à 1360 t/h

Ouverture d'alimentation de 50 à 460 mm. Puissance moteur de 30 à 400 Kw.

Fiabilité

Fiabilité Broyeur à cône ROC

Les broyeurs à cône Roc Impact, utilisés à travers le monde dans de nombreuses mines et carrières, sont réputés pour être fiables et robustes.

Deux principaux types de broyeurs à cône vous sont proposés :
  • le Roc STD, type standard pour le concassage gros.
  • le Roc SH, type tête courte pour le concassage fin.
Les deux types sont destinés à un concassage secondaire ou tertiaire, que ce soit dans une installation fixe ou mobile pour des matériaux hautement abrasifs.

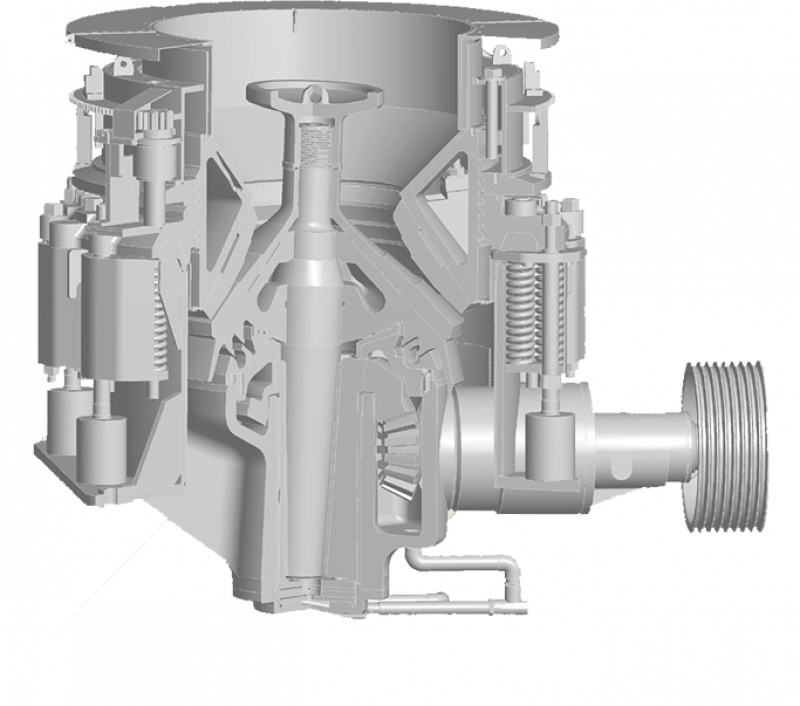

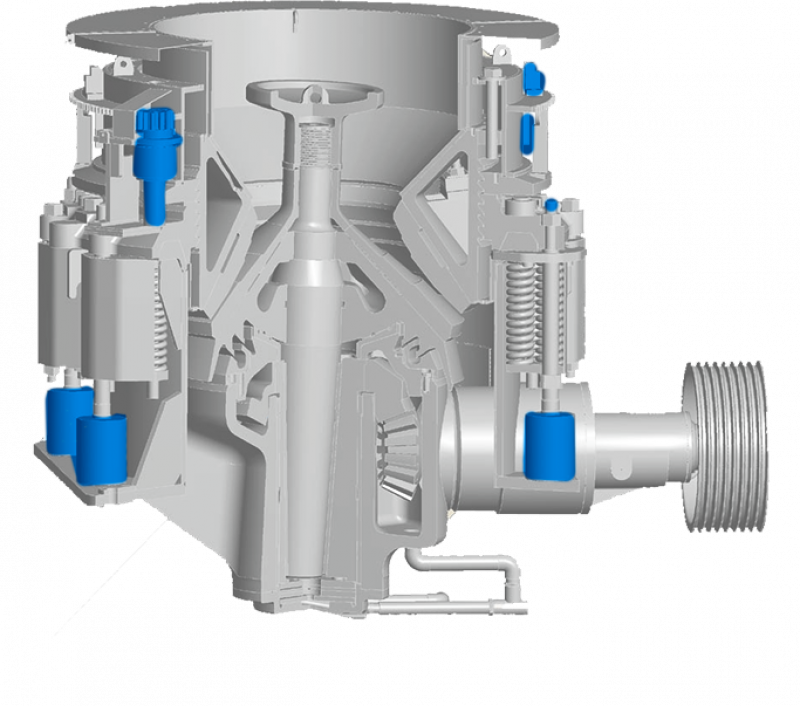

Construction Broyeur à cône ROC

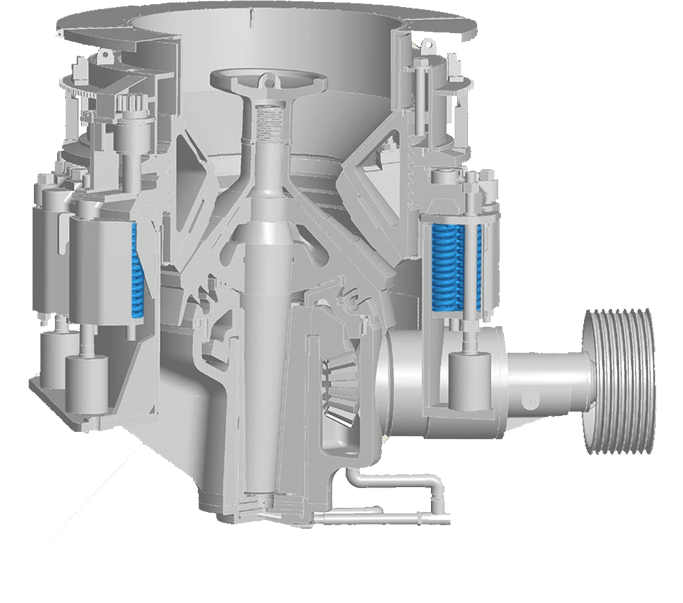

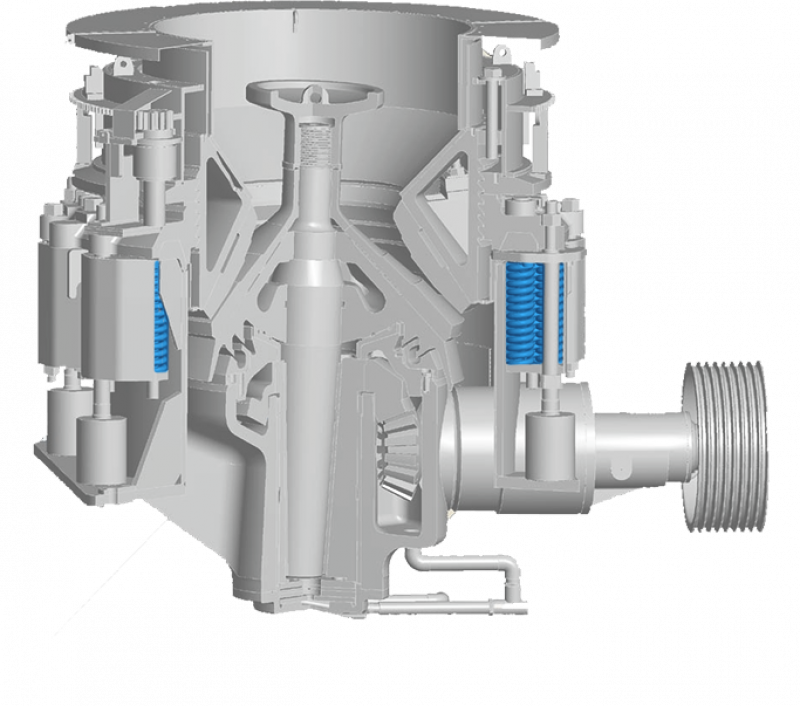

Ressorts de tension

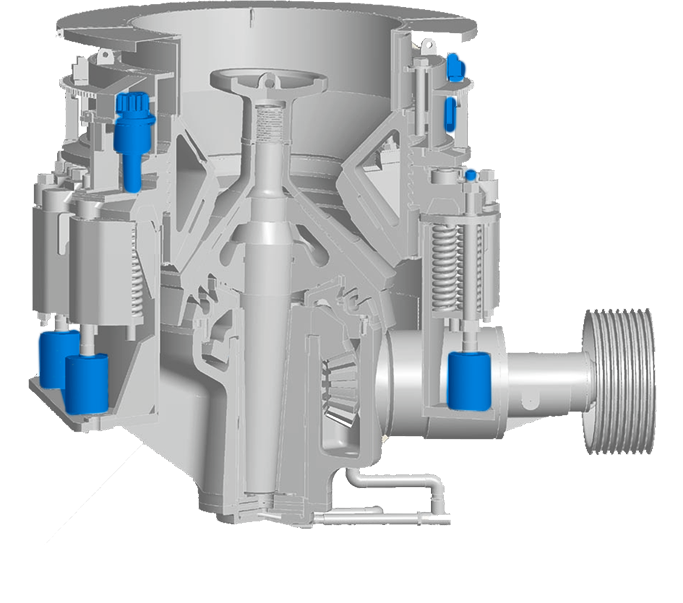

Vérin hydraulique

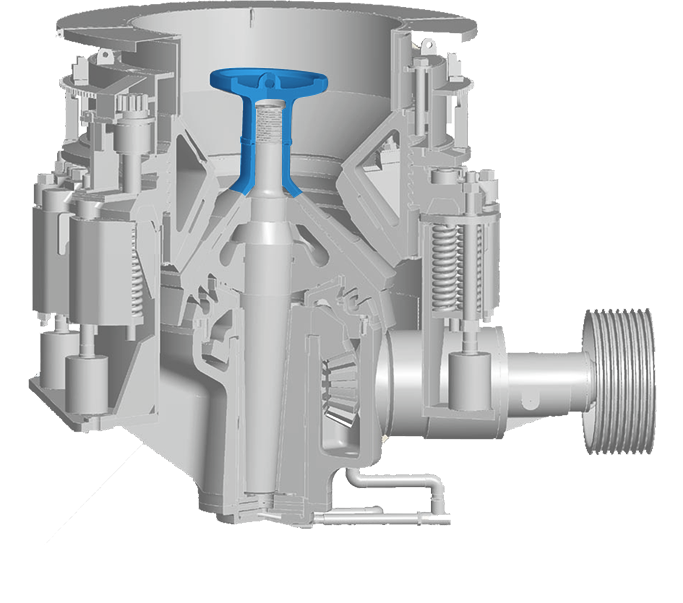

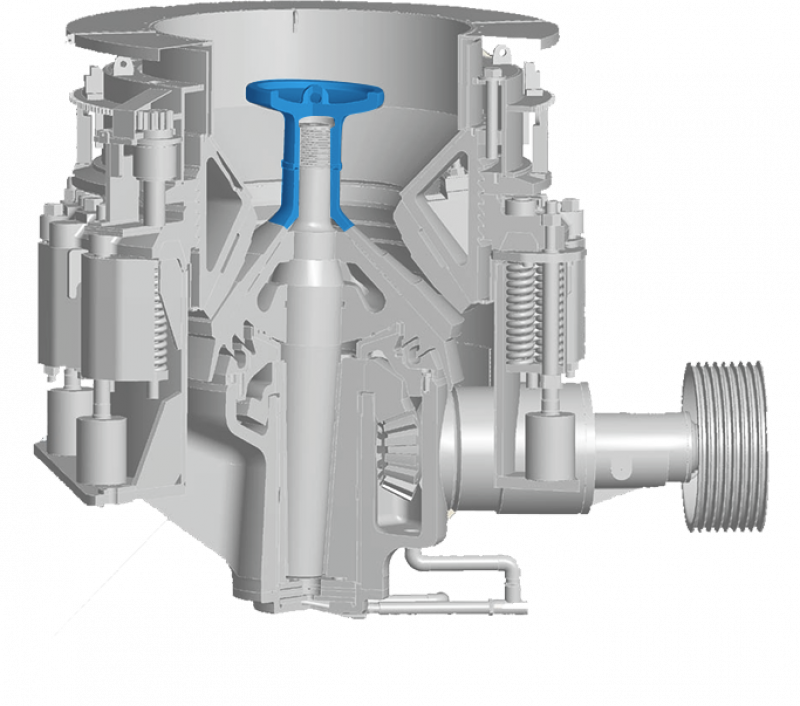

Distributeur et collier d'arbre

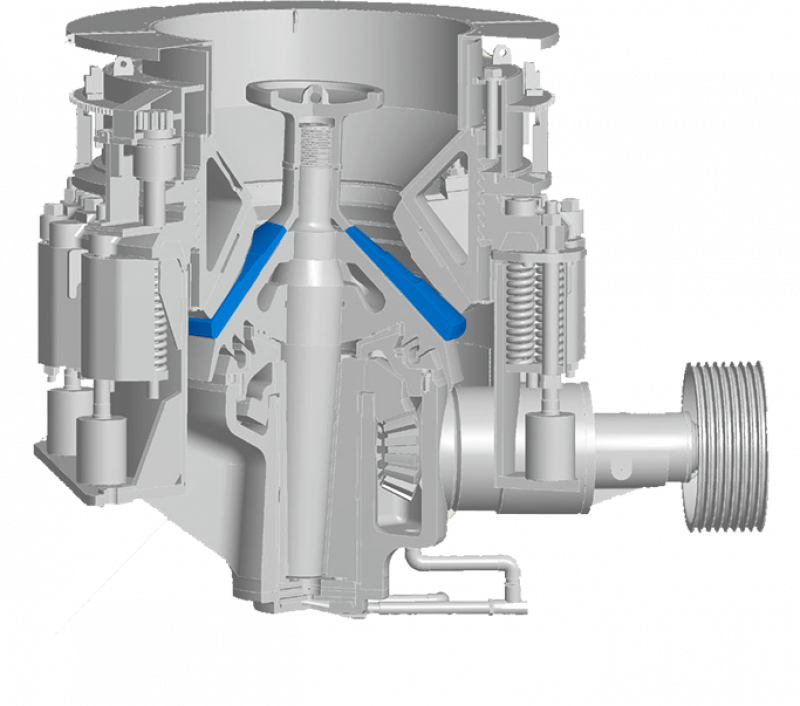

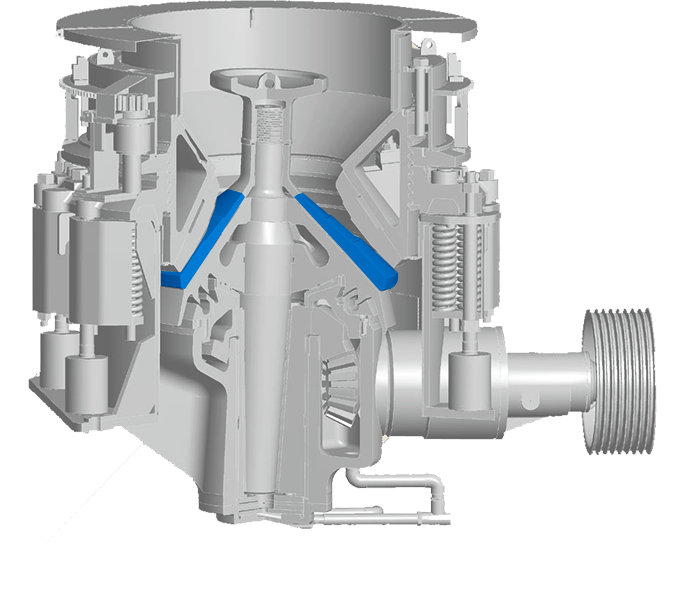

Mâchoire mobile

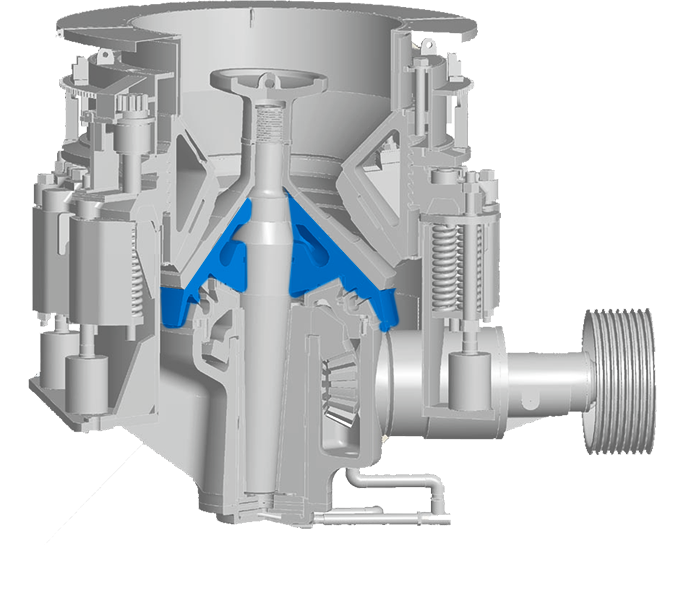

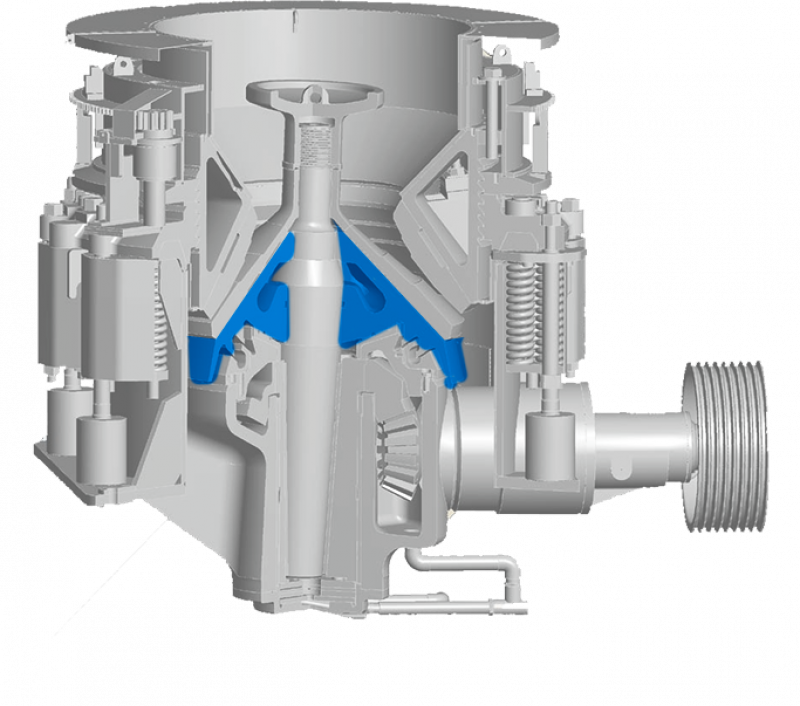

Tête

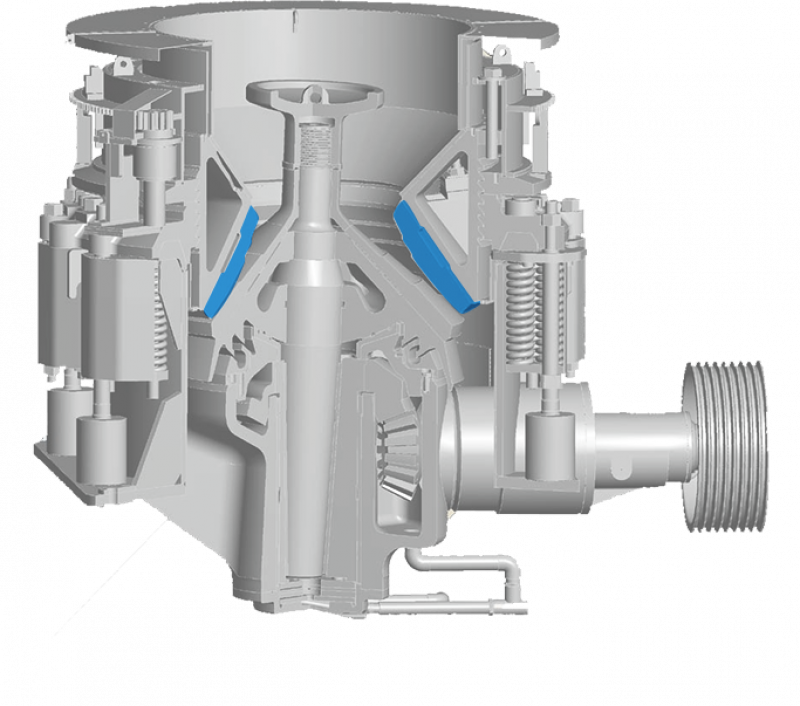

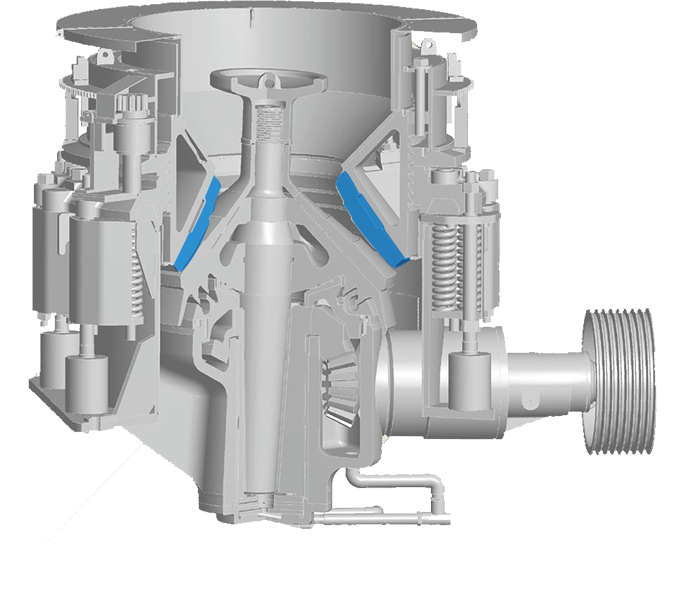

Mâchoire fixe

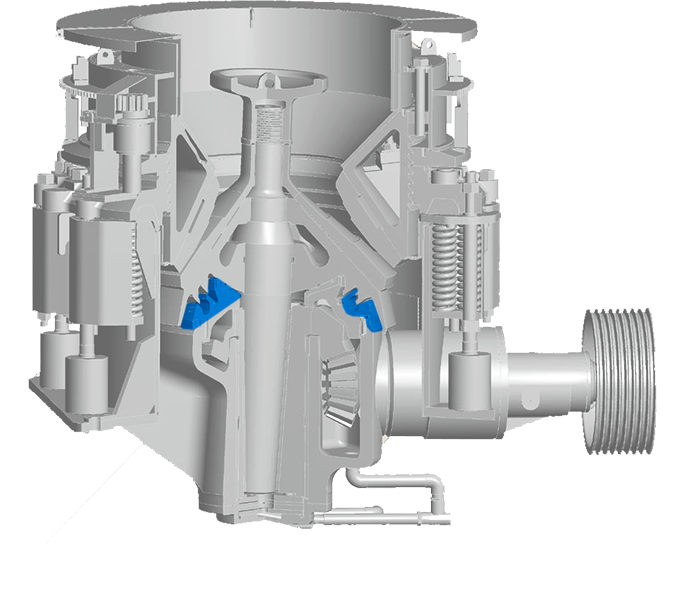

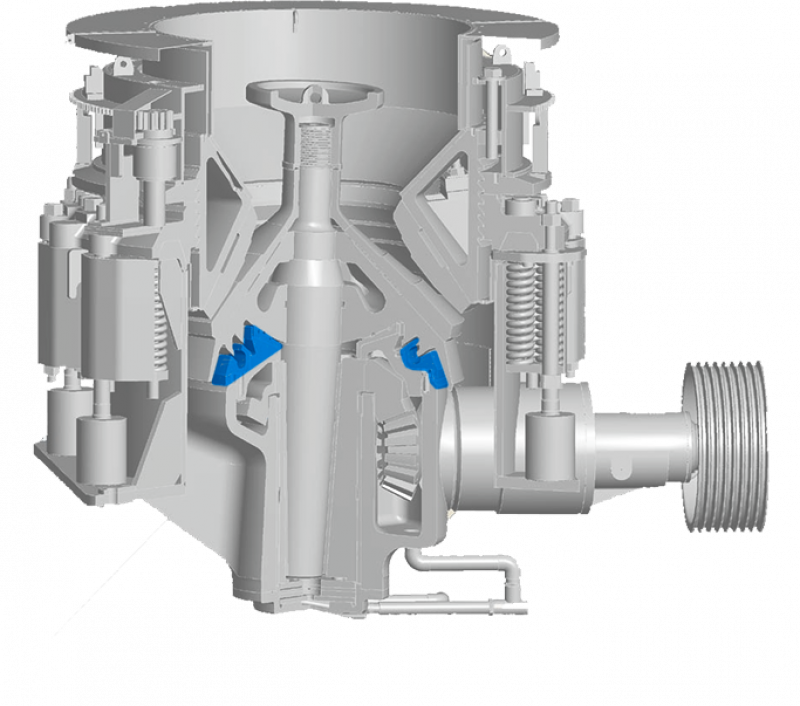

Anneau anti-poussière

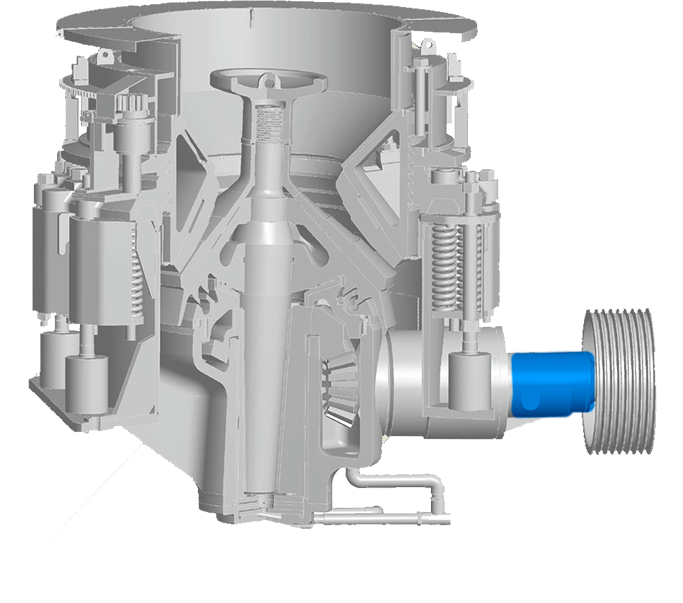

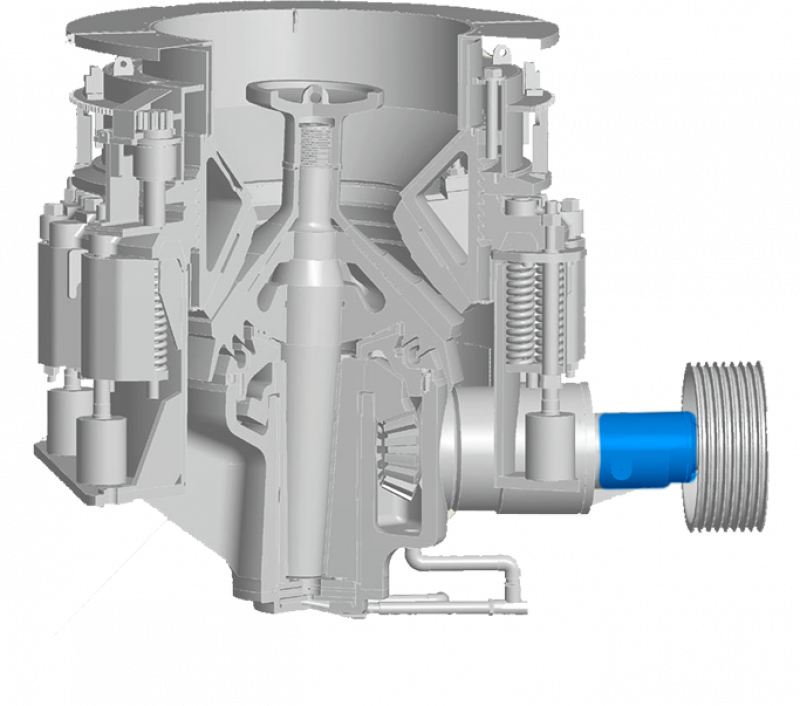

Contre-arbre

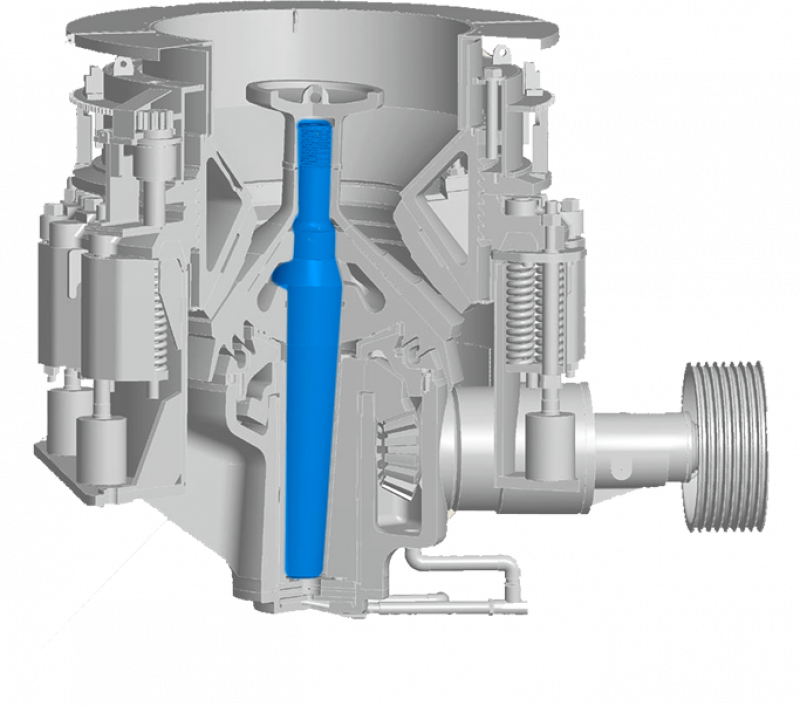

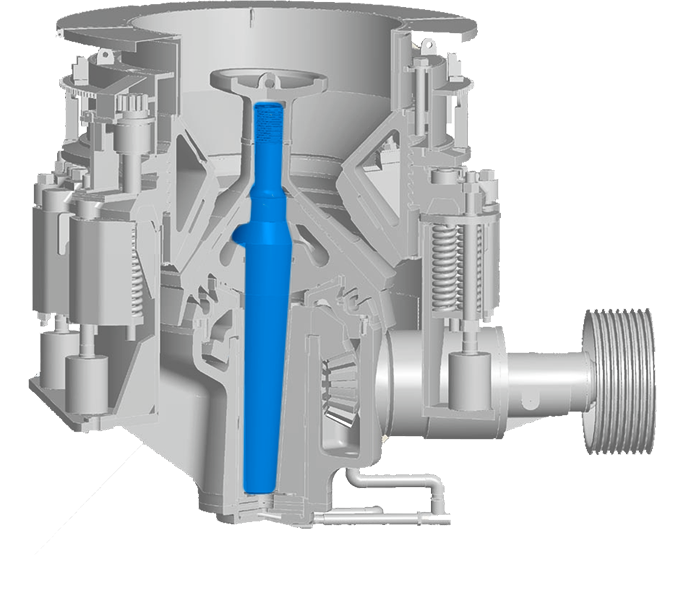

Arbre principal

Caractéristiques

Caractéristiques Broyeur à cône ROC

Son design simple et sa construction robuste rendent le broyeur à cône Roc Impact idéal pour toute opération de concassage.

Pour un rendement optimal et une production économique, il est possible de choisir un broyeur à cône parmi une vaste gamme de modèles.
Un bâti robuste

Un bâti robuste Broyeur à cône ROC

Les parties supérieures et inférieures du bâti des broyeurs à cône Roc sont solidement assemblées par des boulons de tension.

Chaque partie est faite en acier haute résistance, ce qui permet au bâti de supporter de fortes contraintes durant l’opération de concassage.

De plus, un blindage permet de limité l'usure au niveau du passage des matériaux.

Dispositif de sécurité

Le système de libération à ressorts permet le passage des objets imbroyables pour protéger au mieux l’appareil. Les broyeurs à cône Roc sont équipés d’un système de lubrification interverrouillé avec le moteur principal pour une sécurité optimale. Ils sont aussi protégés par des sécurités installées sur le bac de lubrification, à l’aide de sondes de température, de niveaux et d’un pressostat. Un aimant permanent est préconisé avant le broyeur.
Dispositif de sécurité
Réglage, blocage et débourrage hydraulique

Réglage, blocage et débourrage hydraulique Broyeur à cône ROC

Les broyeurs à cône Roc disposent d'un réglage en continu à l'aide d'une couronne entrainée par un moteur hydraulique qui facilite les opérations de maintenance.

Les broyeurs à cônes Roc sont équipés de verins hydrauliques pour le blocage et le débourrage.

L'ensemble est commandé à l'aide d'une centrale hydraulique.
Lubrification

Lubrification Broyeur à cône ROC

Le système de graissage externe assure une alimentation en huile continue vers la machine pour une rotation en douceur grâce au graissage sous pression.

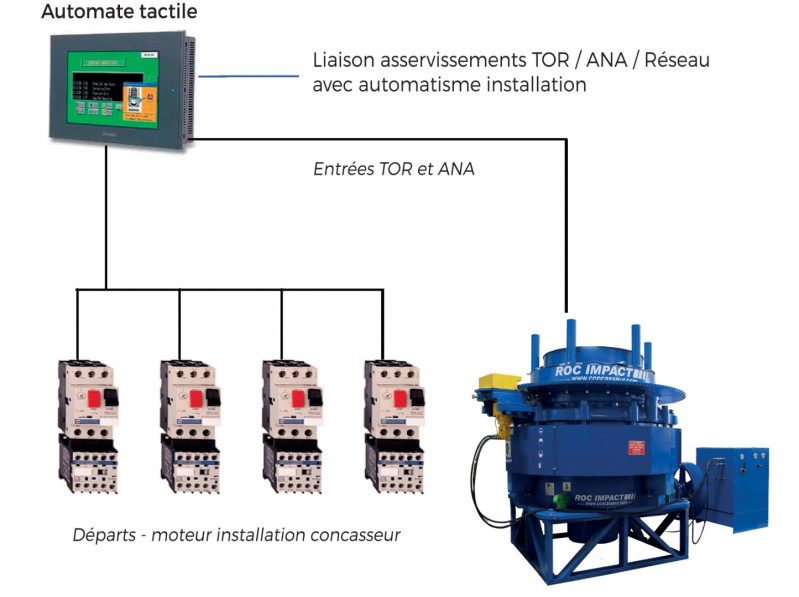

Automate

Automate Broyeur à cône ROC

Gestion du broyeur par un automate pour facilité l'assistance de l'opérateur.

Spécifications techniques

Modèles Ouverture (mm)Capacité (T/h)Puissance (Kw)Poids (Kg)
ROC 600 STD56 - 11816 - 63305000
ROC 600 SH27 - 4515 - 35305000
ROC 900 STD103 - 19836 - 1607513000
ROC 900 SH12 - 7725 - 1459013000
ROC 1300 STD131 - 290100 - 37016026000
ROC 1300 SH28 - 13660 - 22516026000
ROC 1600 STD196 - 387215 - 61025045000
ROC 1600 SH36 - 178105 - 30025045000
ROC 2100 STD270 - 460380 - 136040080000
ROC 2100 SH51 - 203190 - 65040080000
